Cod Ean | 8595057630338 |
Cod vamal | 73089059 |
Greutate | 1,1430 kg/pcs |
Acoperire de suprafată | Pre-Galvanized |
Rezistența la temperatură | -50 - 150 °C |
Funcționalitate în foc | P90-R, E90, PS90 |
Standarde | ČSN EN 61537 |
Standardele cu privire lade rezistența la foc | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
Grosimea foii de tablă | 0,8 mm |
Cantitatea de şuruburi pentru instalare | 12 |

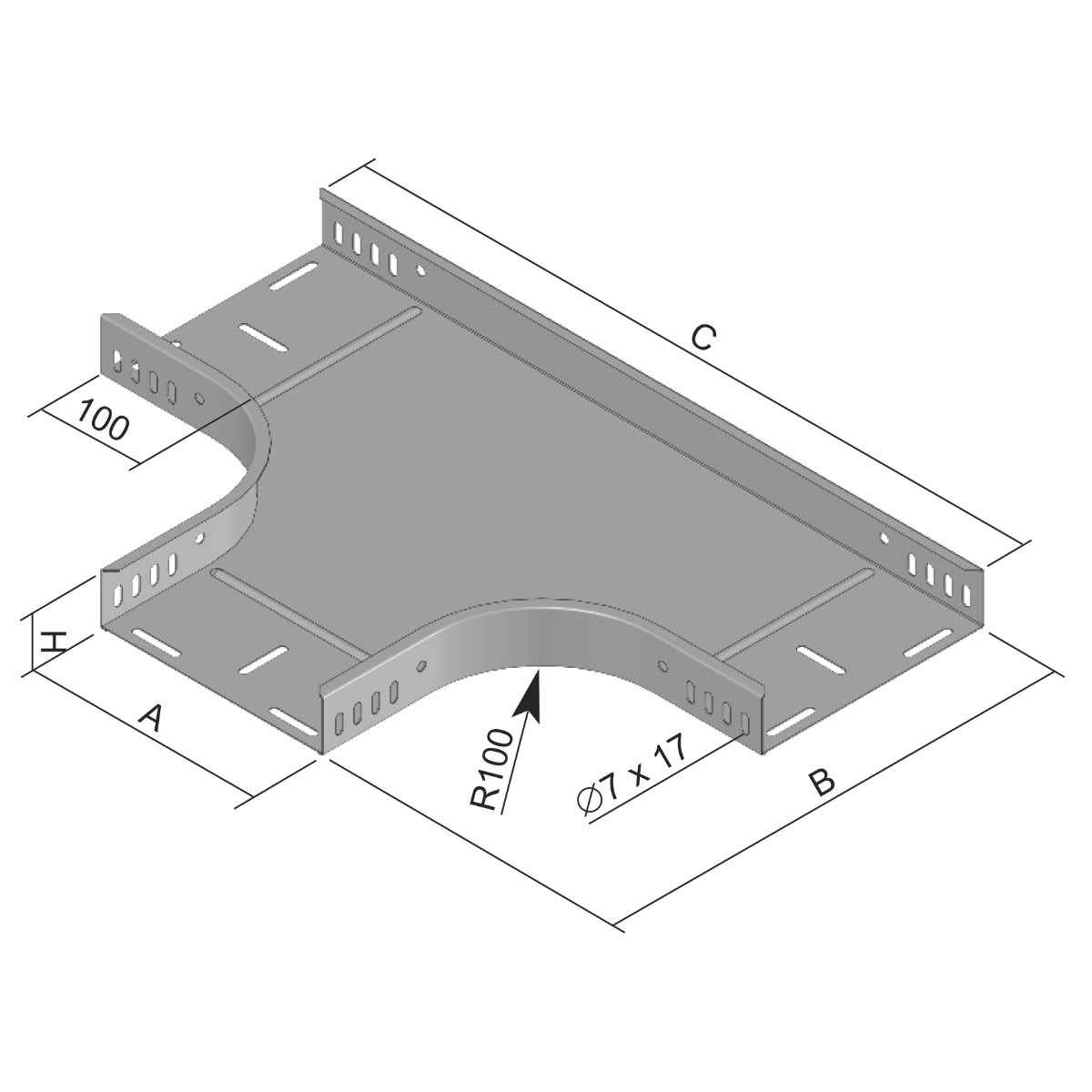

Dimensiunea A | 103 mm |
Dimensiunea B | 303 mm |
Dimensiunea C | 503 mm |
Dimensiunea H | 65 mm |
Pentru lățimea jgheabului de cabluri | 100 mm |
Pentru inălțimea jgheabului de cabluri | 60 mm |

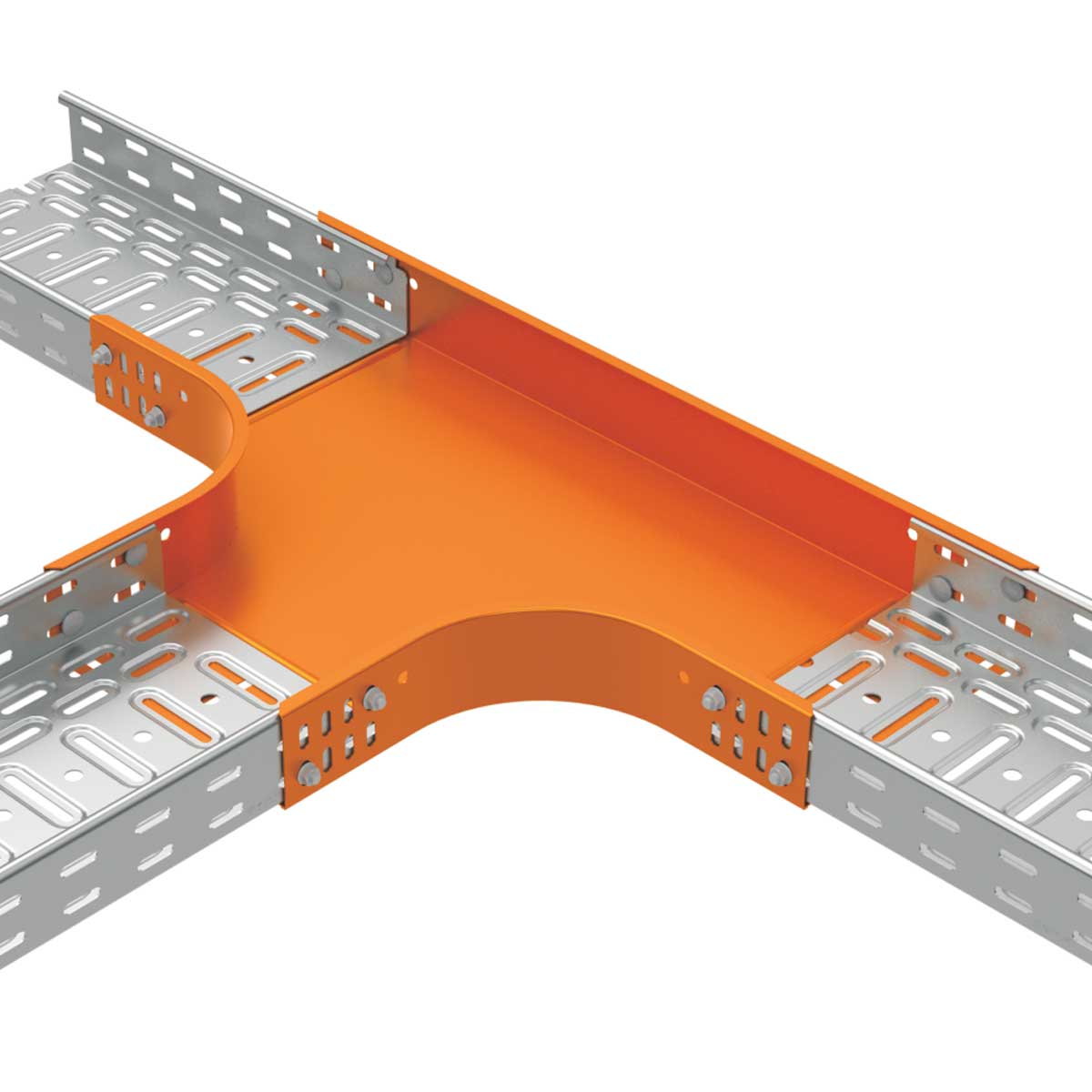

To fix the connection use the bolt NSM 6X10. Use horizontal branch OH or reduction piece SU to make unequal T-piece.
Note for system with maintained functionality in fire:
You find more information in the catalogue Systems with maintained functionality in fire.
